Pasy klinowe stosowane są w przekładniach pasowych klinowych. Budowa pasów nośnych zapewnia dużą wytrzymałość, giętkość i przyczepność oraz małą rozciągliwość.
Pasy klinowe, zespolone
Pasy klinowe zespolone składają się z zestawu pojedynczych pasów klinowych połączonych na stałe taśmą łączącą. Zespolone pasy klinowe posiadają dodatkowe zalety takie jak brak poślizgu pomiędzy pasami klinowymi, lepszą realizację napędu z osiami poziomymi, lepiej przenoszone obciążenia udarowe.

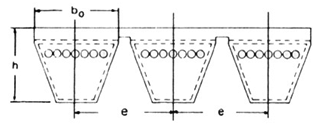

Pasy klinowe, zespolone, wąskoprofilowe wg BS3790 / DIN 7753/1
|
Profil |
3V/9J |
5V/15J |
8V/25J |
SPZ |
SPA |
SPB |
SPC |
|
bo= |
9,0 |
15,0 |
25,0 |
9,7 |
12,7 |
16,5 |
22,0 |
|
h = |
9,9 |
15,1 |
25,5 |
10,5 |
12,5 |
15,6 |
22,6 |
|
e = |
10,3 |
17,5 |
28,6 |
12,0 |
15,0 |
19,0 |
25,5 |

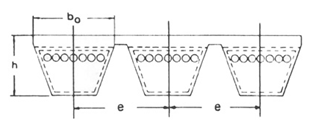

Pasy klinowe, zespolone, klasyczne wg DIN 2215
|
Profil |
A/HA |
B/HB |
C/HC |
D/HD |
|
bo= |
13 |
17 |
22 |
32 |
|
h = |
9,9 |
13 |
16,2 |
22,4 |
|
e = |
15,88 |
19,05 |
25,4 |
36,53 |
|
La= Li + |
36 |
62 |
75 |
111 |
